Pakiet oprogramowania inżynierskiego

Program został oparty na normie europejskiej PN-EN 1997 (EC7). Służy do przeprowadzania analizy stateczności skarpy w zależności od jej geometrii, obciążenia naziomu i warunków gruntowo-wodnych.

Model obliczeniowy wprowadzany jest w sposób parametryczny, pozwalający na bardzo szybkie i przystępne modelowanie. Dostępna jest weryfikacja stateczności skarpy zwykłej (niezbrojonej), skarpy zabezpieczonej ścianą oporową oraz skarpy zbrojonej geosyntetykami. Obliczenia są prowadzone na podstawie jednej z dwóch dostępnych metod:

• metoda stateczności skarpy Felleniusa
• metoda stateczności skarpy Bishopa.

Celem weryfikacji stateczności skarpy program został wyposażony w zaawansowany system optymalizujący krzywą ścięcia. Stosuje on metodę Neldera-Meada zwaną również sympleksową metodą spadku, aby wyznaczyć maksimum funkcji wytężenia skarpy dla 3 zmiennych opisujących krzywą poślizgu. Sprowadza on w krótkim czasie tą krzywą do jej najbardziej niekorzystnej postaci, jednocześnie prezentując rzeczywiste wytężenie zamodelowanej skarpy.

Oprogramowana metoda charakteryzuje się doskonałą wydajnością i odpornością na nieliniowości postawionego zadania.

Co oblicza program?

• Stateczność skarpy: niezbrojonej, zabezpieczonej ścianą oporową, zbrojonej geosyntetykami według metody Felleniusa oraz Bishopa

ZOBACZ PROGRAM: STATECZNOŚĆ SKARPY

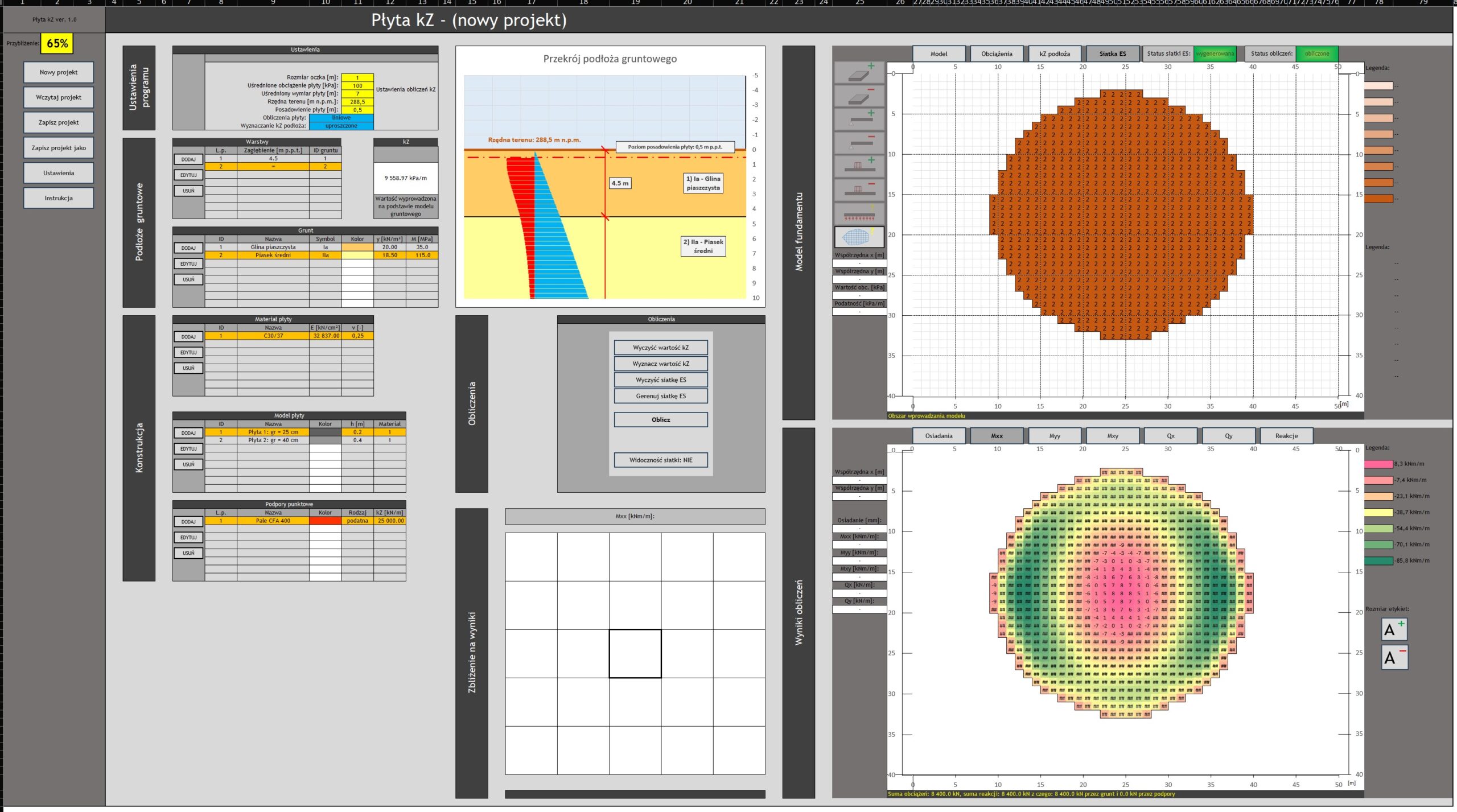

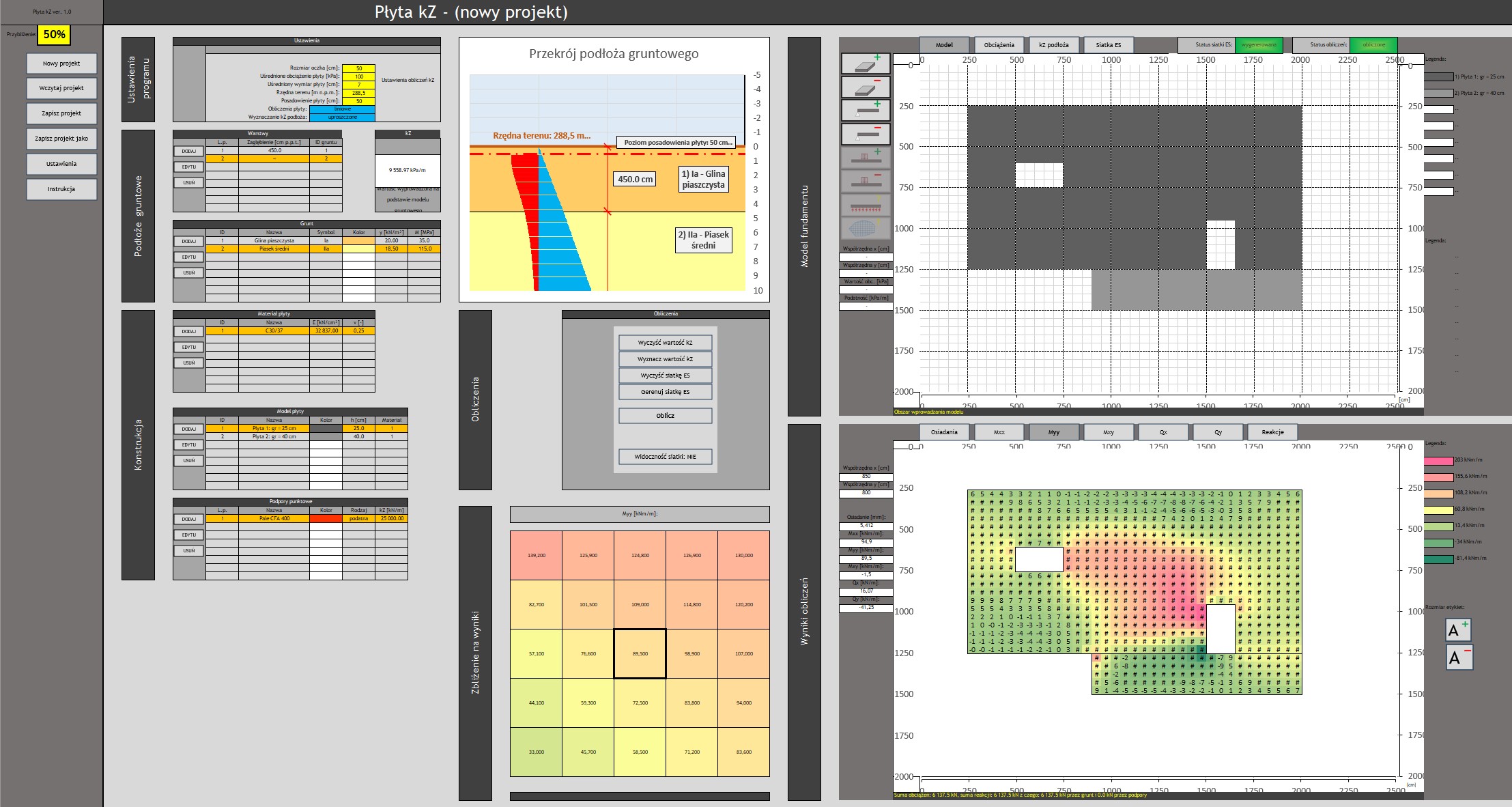

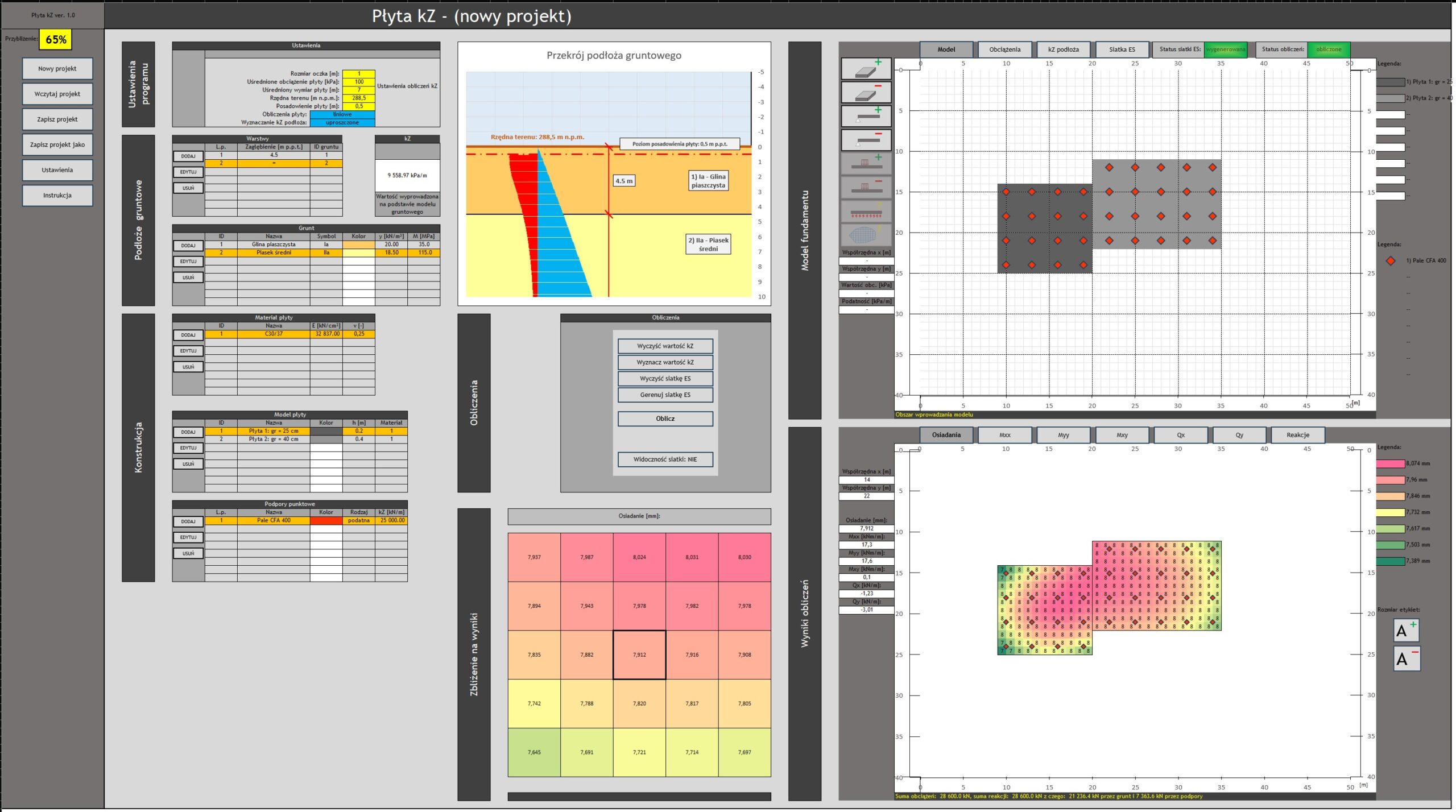

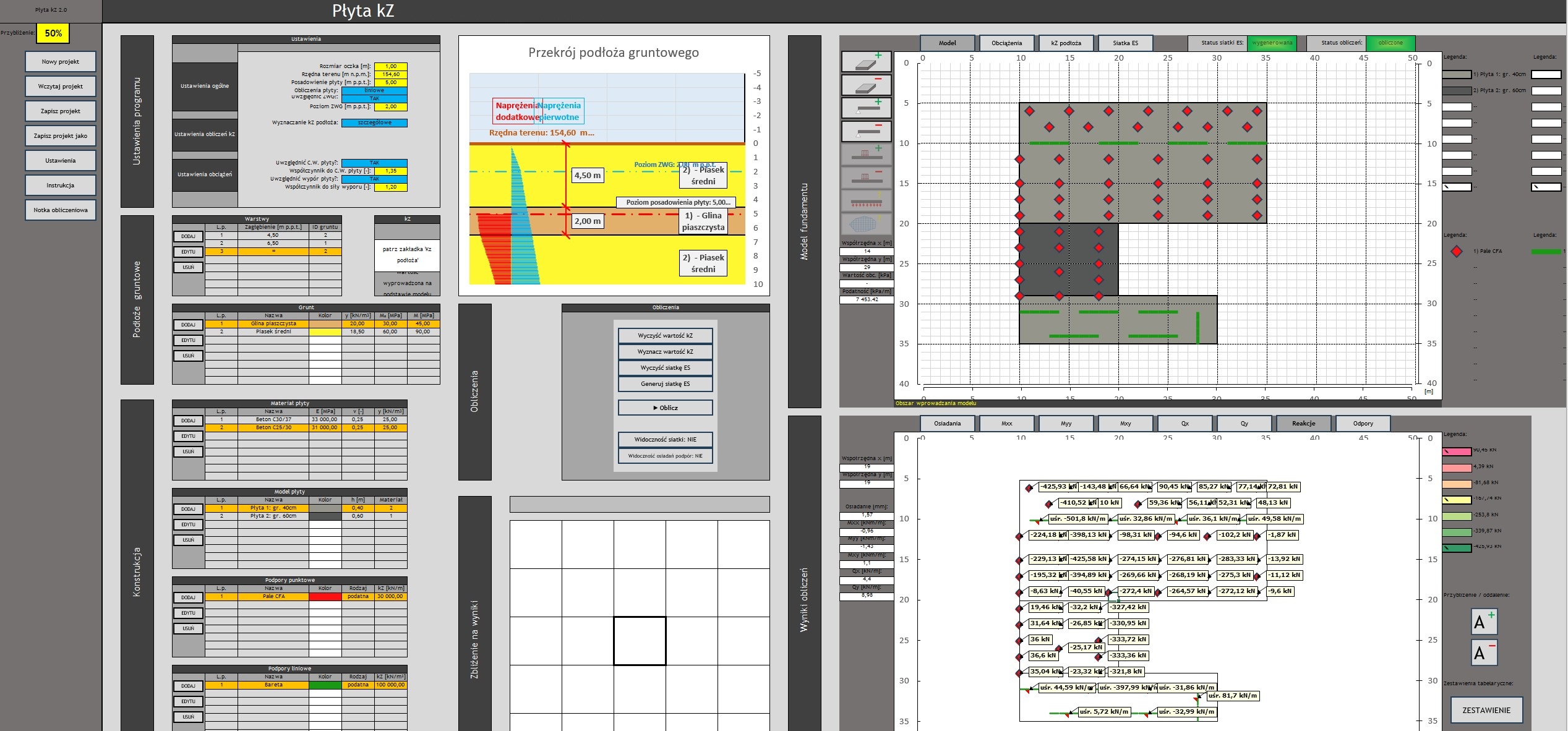

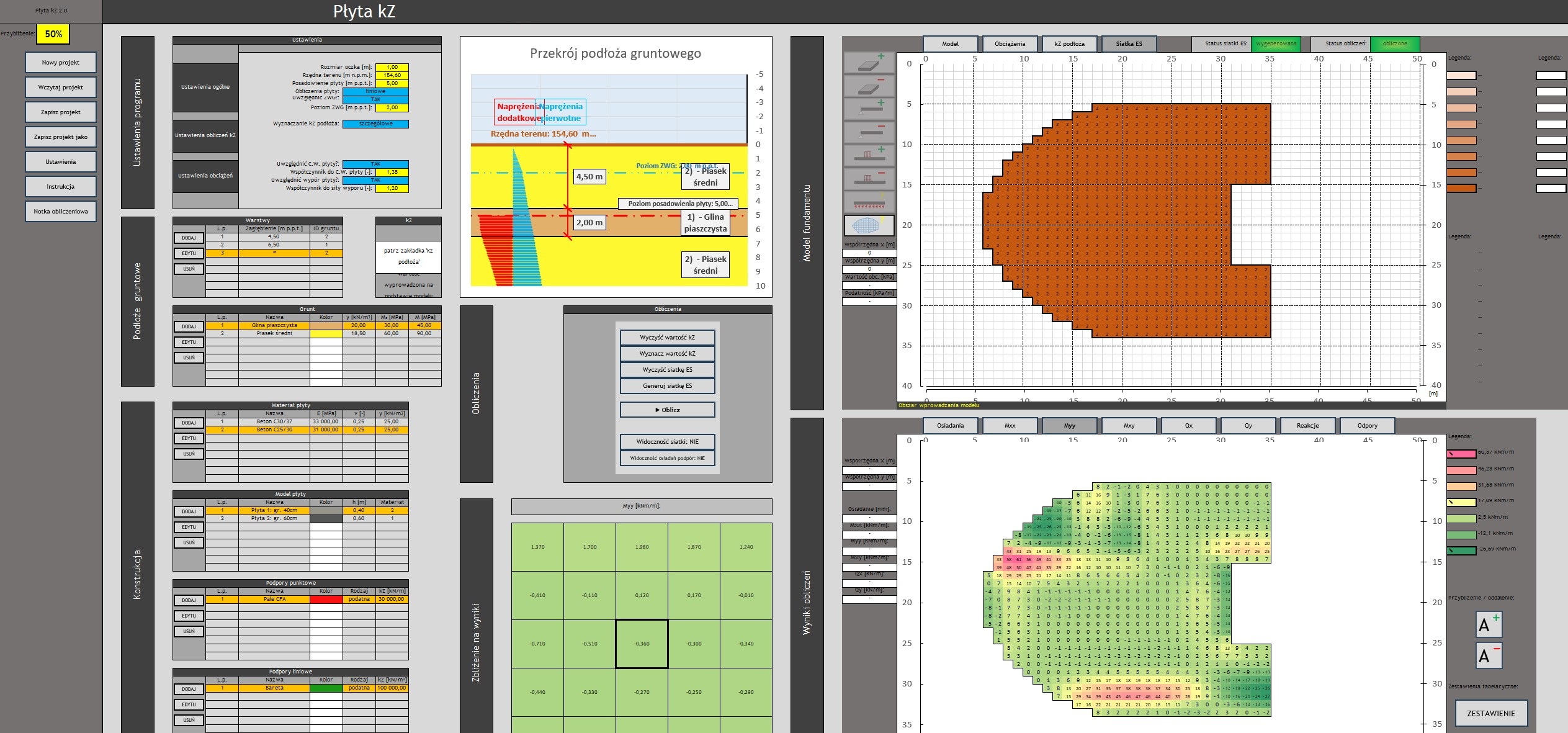

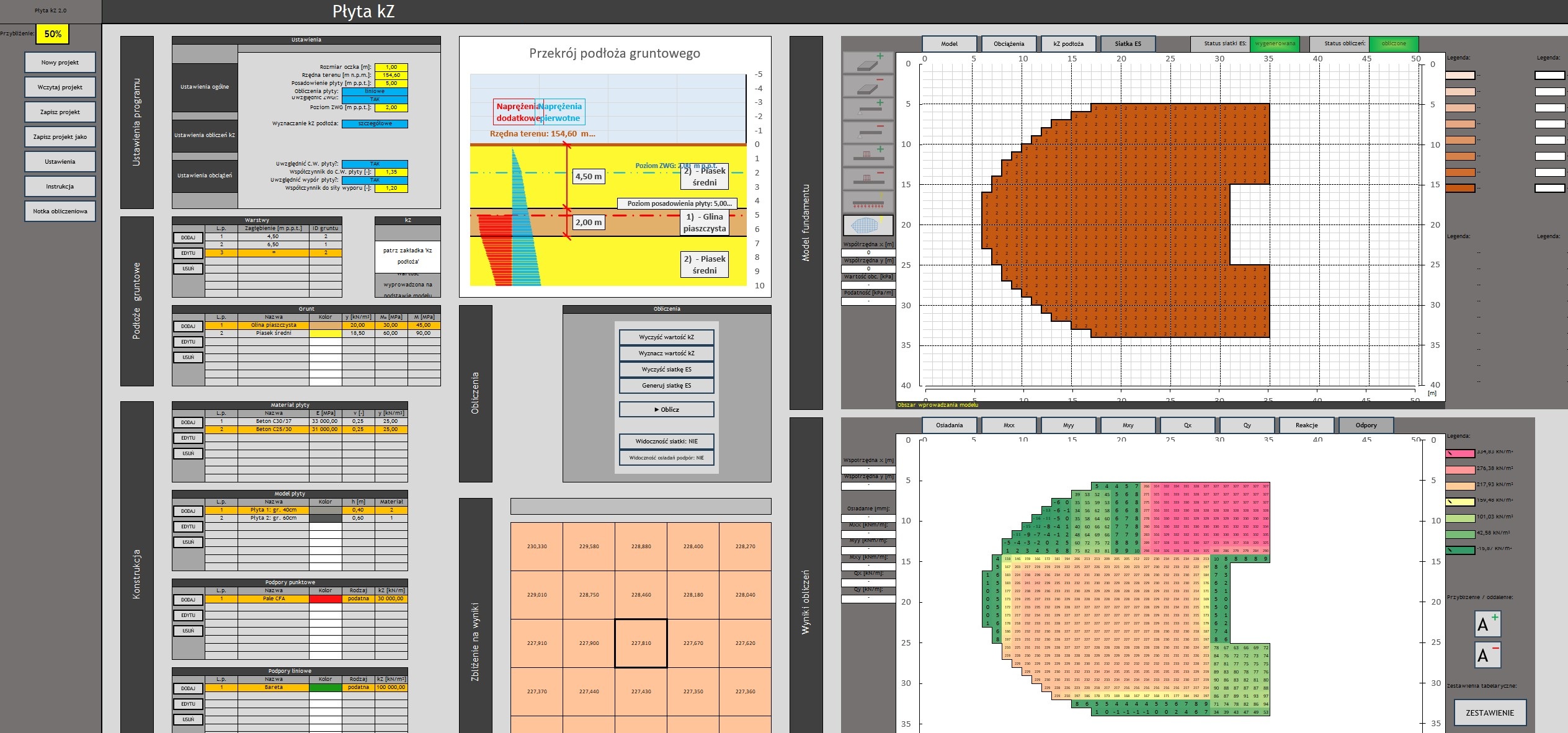

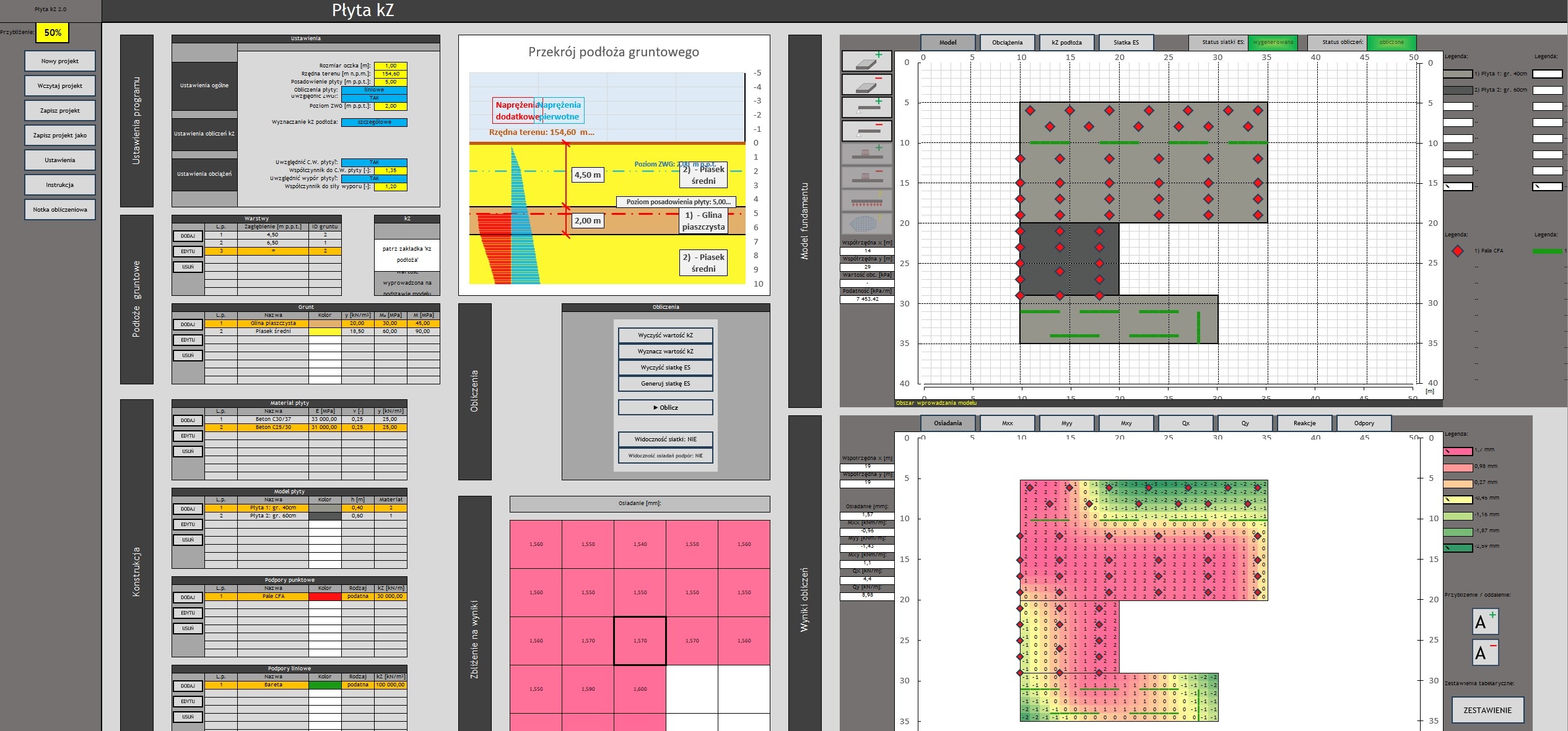

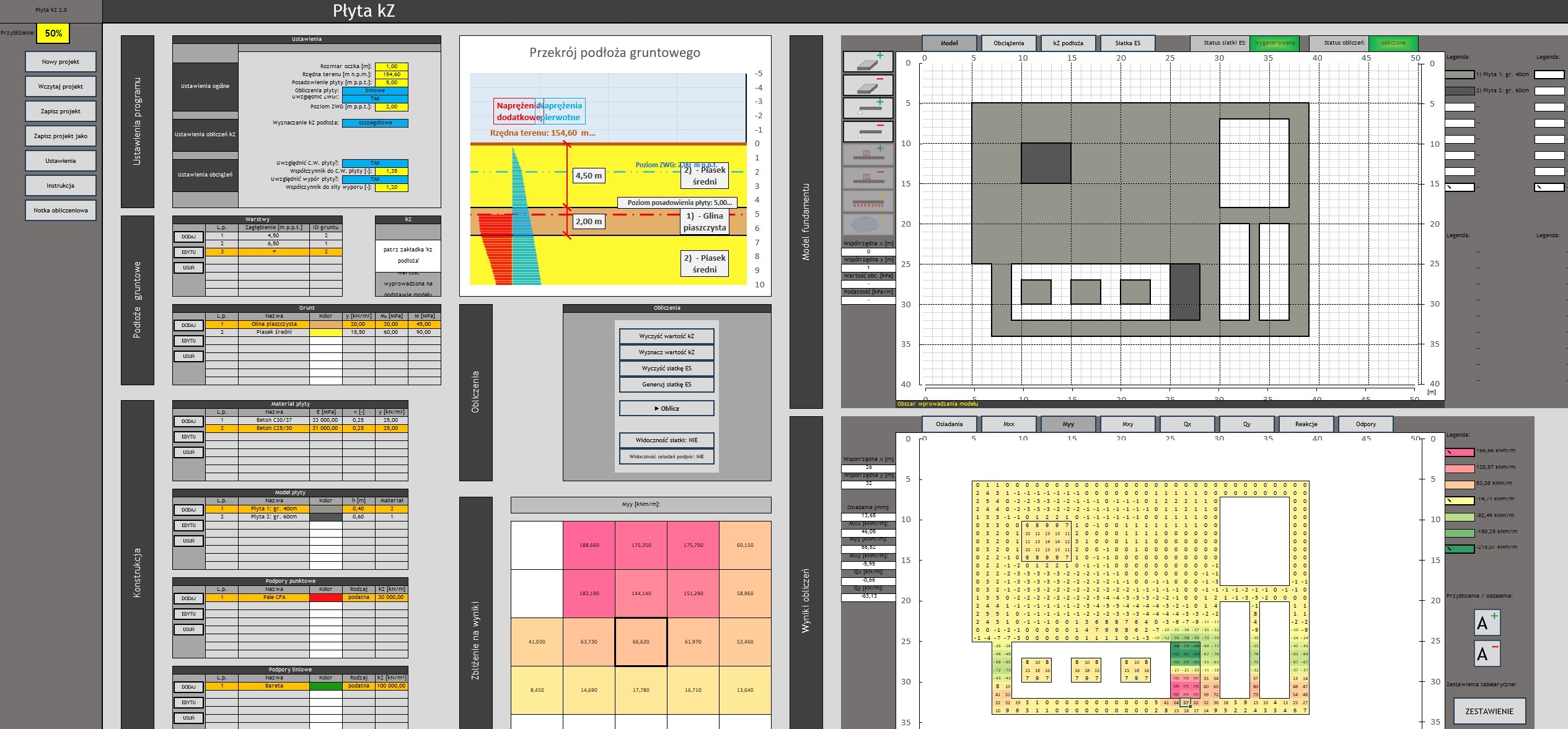

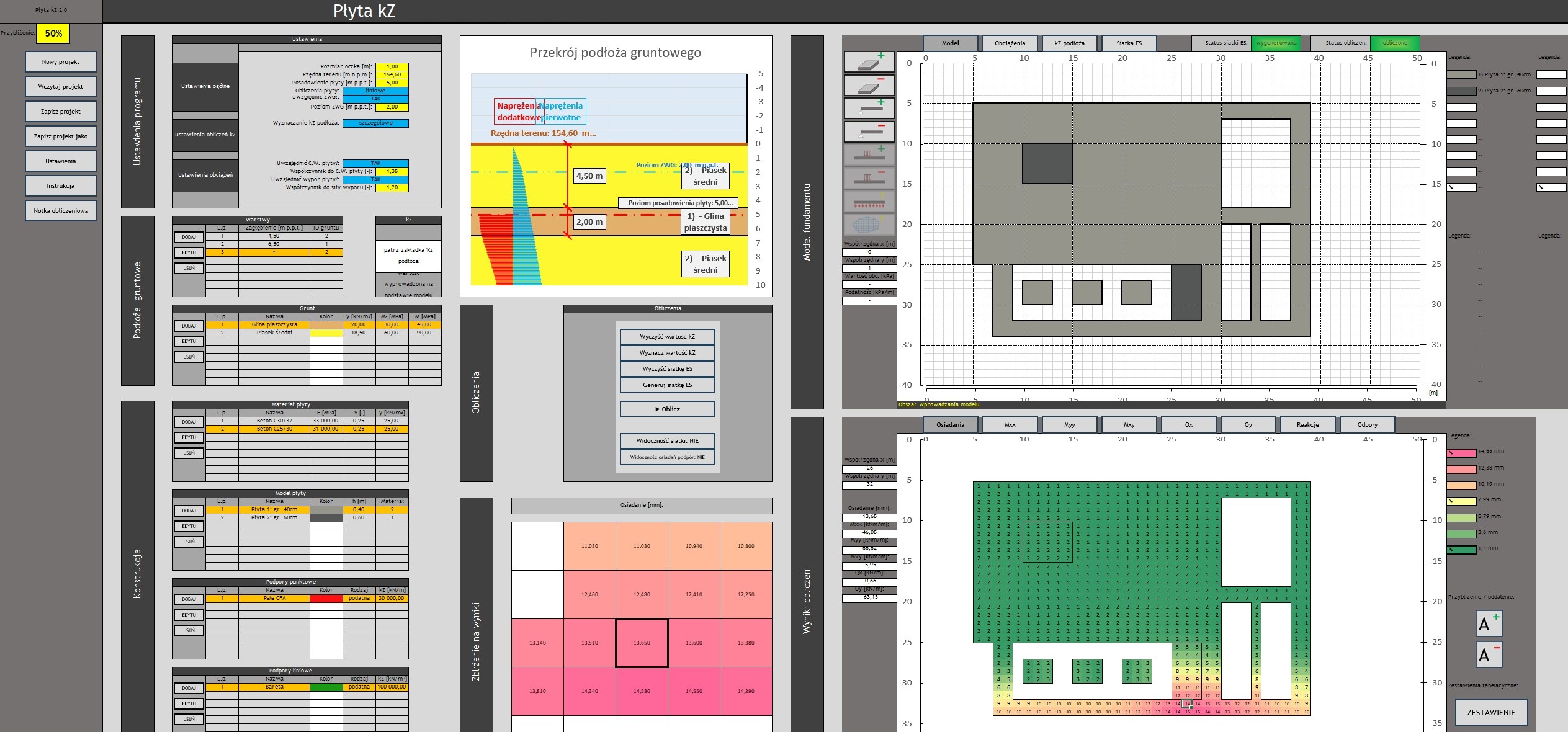

Płyta kZ to program inżynierski oparty na metodzie elementów skończonych (MES), przeznaczony do analizy fundamentów posadowionych na podłożu sprężystym.

Dedykowany jest inżynierom budownictwa potrzebującym solidnego narzędzia do szybkiej weryfikacji wpływu modelu gruntowego na fundamenty. System umożliwia łatwe tworzenie modeli konstrukcji oraz wykonanie kompleksowych obliczeń statycznych i geotechnicznych.

Zakres funkcjonalności:

• Modelowanie płyty o dowolnym kształcie w siatce pól 50×40;
• Regulacja wielkości prostokątnej siatki Elementów Skończonych
• Automatyczne oraz ręczne wyznaczanie współczynnika podatności podłoża gruntowego (kz). Obliczenia automatyczne dostępne są w trybie uproszczonym i szczegółowym. Tryb uproszczony prowadzi obliczenia dla ekwiwalentnego fundamentu zastępczego. W trybie szczegółowym natomiast, dostosowywane są podatności szczegółowo do zamodelowanej geometrii i obciążeń (m.in. uwzględnienie zmian kontaktu płyty z podłożem w miejscach odrywania, co pozwala wierniej odwzorować rzeczywiste zachowanie się gruntu);
• Wyznaczanie przemieszczeń pionowych płyty (w), momentów zginających (Mxx, Myy, Mxy), oraz sił poprzecznych (Qx, Qy) przy użyciu Metody Elementów Skończonych z wykorzystaniem prostokątnych elementów płytowych;
• Wyznaczanie reakcji podporowych (Rz) pod podporami punktowymi sztywnymi lub podatnymi;
• Zarządzanie projektami poprzez zapisywanie i wczytywanie modeli zapisanych w plikach zewnętrznych.

Przeznaczenie:

• Analiza fundamentów płytowych w warunkach współpracy z gruntem;
• Analiza modelu podłoża gruntowego pod kątem jego podatności pionowej;
• Weryfikacja założeń projektowych w zakresie wpływu podatności gruntu na fundament;
• Dostarczanie wyników (sił wewnętrznych) niezbędnych do wymiarowania płyt żelbetowych.

ZOBACZ PROGRAM: Płyta kZ

Program został oparty na normie europejskiej PN-EN 1997 (EC7). Pozwala na pełne zwymiarowanie żelbetowej, płytowo-kątowej ściany oporowej obciążonej naziomem równomiernie rozłożonym. W przypadku zamodelowania podłoża uwarstwionego, obliczenia nośności podłoża są wykonywane dla fundamentu zastępczego. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym Użytkownika odpowiednim monitem. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany. W celu zapobieżenia chaosowi informacyjnemu, obliczenia zostały poprowadzone w sposób uporządkowany czyli w toku ich wykonywania uzupełnia się kolejne dane.

Co oblicza program?

• nośność podłoża gruntowego w SGN – wypieranie gruntu spod fundamentu (warunki „z odpływem”),
• nośność podłoża gruntowego w SGN – ścięcie gruntu (przesunięcie) w poziomie posadowienia,
• równowagę statyczną konstrukcji EQU,
• wymagane zbrojenie dla spełnienia warunku SGN.

Co nowego w wersji v2.0:

• możliwość uwzględnienia odporu w obliczeniach
• dodanie oddziaływania w postaci parcia spoczynkowego
• wprowadzenie kąta tarcia między konstrukcją a gruntem
• możliwość wydrukowania oddzielnej notki obliczeniowej

ZOBACZ PROGRAM: Obliczenia ściany oporowej

Program przeznaczony do obliczania współczynnika podatności w podłożu uwarstwionym i całkowitych osiadań od przyłożonego naprężenia. Arkusz pozwala na zadanie oddziaływania na grunt bez ograniczenia geometrii (płyta fundamentowa) oraz z jej ograniczeniem (stopa fundamentowa). Użytkownik ma możliwość wprowadzenia do ośmiu warstw gruntu oraz zadanie położenia w nim zwierciadła wody gruntowej.

Co oblicza program?

• współczynnik podatności podłoża
• całkowite osiadania (przemieszczenie pionowe)

Co nowego w wersji 2.0?

• obliczenie podatności z uwzględnieniem izolacji termicznej
• możliwość wydrukowania oddzielnej notki obliczeniowej

ZOBACZ PROGRAM

Program został oparty na polskiej normie PN-83-B-02482. Pozwala na obliczenie minimalnej głębokości pogrążenia wbijanego pala stalowego (profil) ze względu na wciskanie lub wyciąganie. Istnieje możliwość zamodelowania do 5 warstw ośrodka gruntowego o maksymalnej całkowitej miąższości 5 metrów.

Co oblicza program?

• minimalną wymaganą głębokość pogrążenia pala
• rozkład obliczeniowego oporu gruntu na pobocznicy pala

ZOBACZ PROGRAM

Program do obliczeń inżynierskich.

• siłę wyporu na przegrodę poziomą oraz zbiornik zagłębiony w gruncie w zależności od położenia ZWG

Co nowego w wersji v1.1:

• dodanie obliczenia parcia – siły wyporu – na zbiornik zagłębiony w gruncie w zależności od położenia zwierciadła wody gruntowej (ZWG). Do wyboru Użytkownik ma 3 rodzaje zbiorników:
  • prostopadłościenny betonowy,
  • cylindryczny betonowy,
  • cylindryczny z tworzywa.

ZOBACZ PROGRAM: Siła wyporu

Program do obliczeń inżynierskich.

• nośność zewnętrzną (od siły wyciągającej i wciskającej) oraz wewnętrzną mikropala

ZOBACZ PROGRAM

Program do obliczeń inżynierskich.

• ugięcie i stateczność rury podatnej ułożonej w gruncie metodą skandynawską (HDPE, PVC),
• odkształcenie, ugięcie i stateczność rury podatnej ułożonej w gruncie według wytycznych niemieckich ATV-DVWK-A127 (HDPE, PVC, PP i GRP).

ZOBACZ PROGRAM
