Siła krytyczna 3D

Siła krytyczna 3D to arkusz kalkulacyjny przeznaczony do liniowej analizy wyboczeniowej (LBA) stalowych i żelbetowych układów prętowych — słupów, słupów dwuczęściowych oraz ram portalowych i dwuspadowych. Program buduje model MES z parametrycznego szablonu, rozwiązuje statykę, a następnie zagadnienie własne stateczności algorytmem Lanczosa, wyznaczając postacie wyboczenia wraz ze współczynnikami obciążenia krytycznego α_cr, siłami krytycznymi N_cr, długościami wyboczeniowymi L_cr.

Do dyspozycji są trzy teorie belkowe:

• Bernoulli-Euler,
• Timoshenko,
• Własow z deplanacją (7 DOF – siódmy stopień swobody)

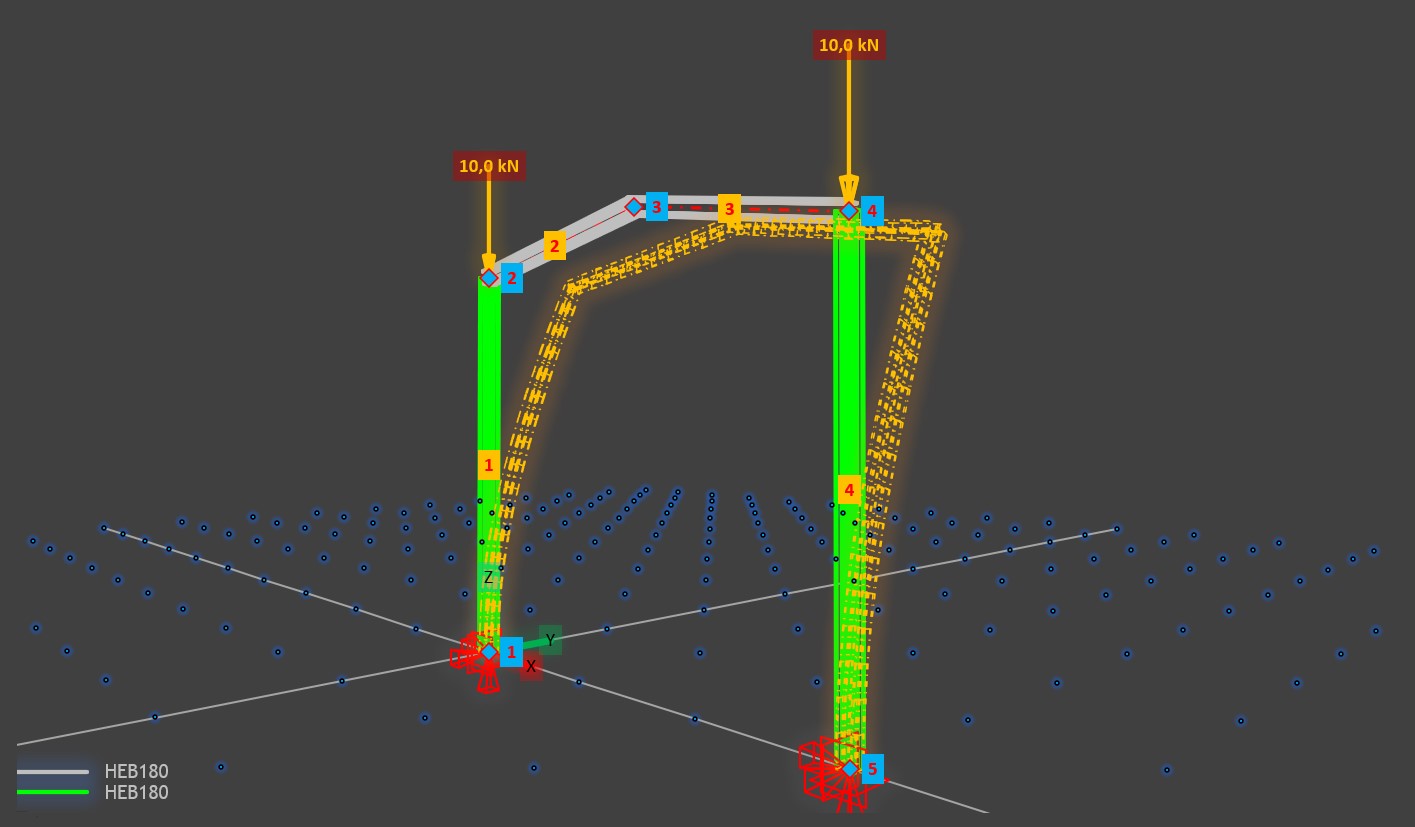

Szerokie spektrum rodzajów obliczeń pozwala ująć wyboczenie skrętne i giętno-skrętne przekrojów otwartych — a także przekroje katalogowe i parametryczne, pryzmatyczne lub zbieżne, do 10 podparć punktowych i pośrednich z więziami sztywnymi lub podatnymi oraz do 8 obciążeń punktowych i liniowych działających jednocześnie. Wyróżnikiem narzędzia jest automatyczna interpretacja wyników: na podstawie udziałów energii geometrycznej program klasyfikuje rodzaj każdej postaci (giętna, skrętna, sprzężona), ocenia jej czystość i przypisuje postacie poszczególnym prętom, wskazując, z której z nich należy odczytać miarodajną długość wyboczeniową — co eliminuje najczęstszy błąd interpretacyjny analiz LBA. Całość uzupełnia interaktywna wizualizacja 3D postaci wyboczenia, generator notki obliczeniowej (wydruk PDF) oraz zapis i odczyt projektów.

Co oblicza program?

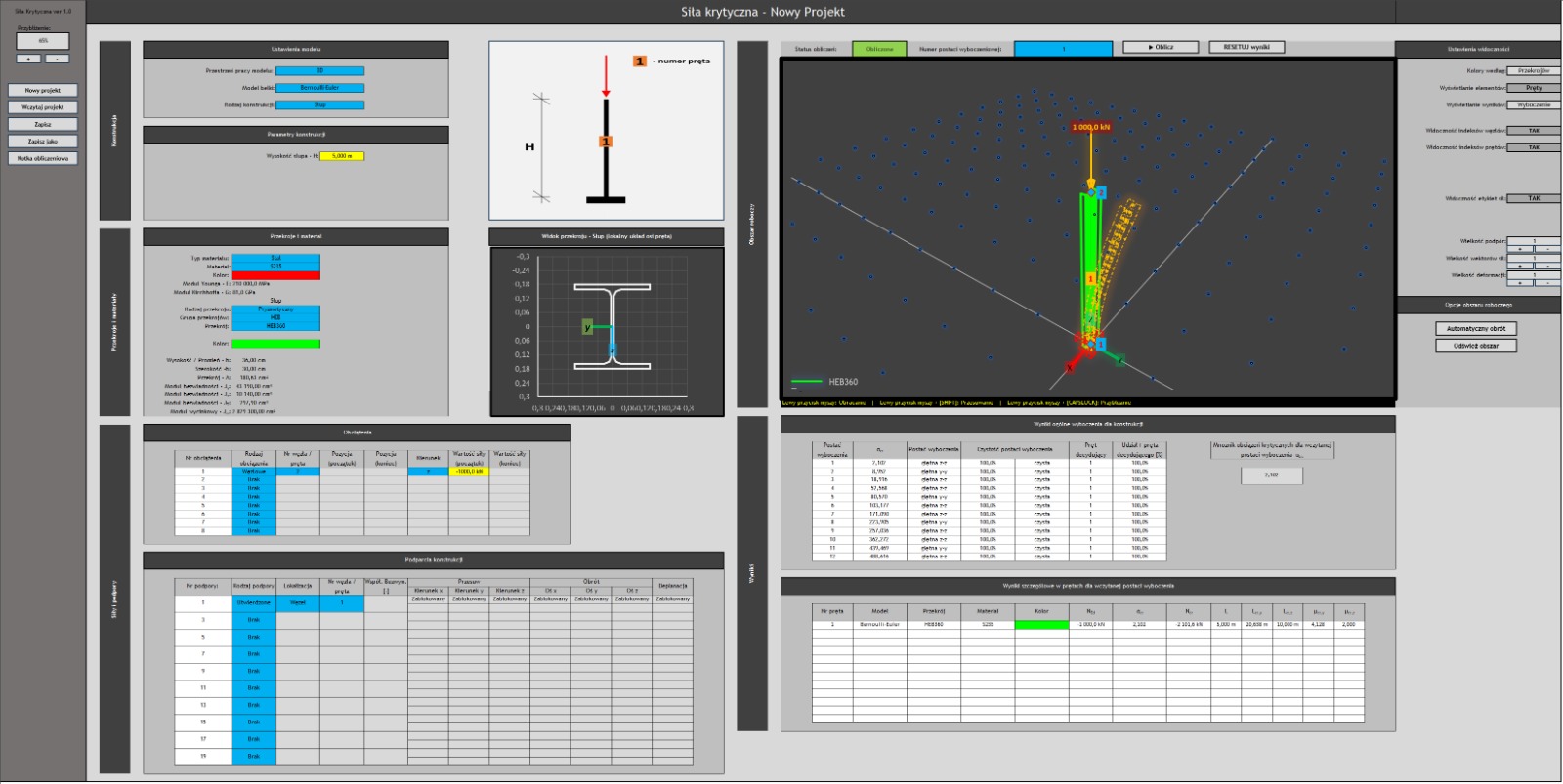

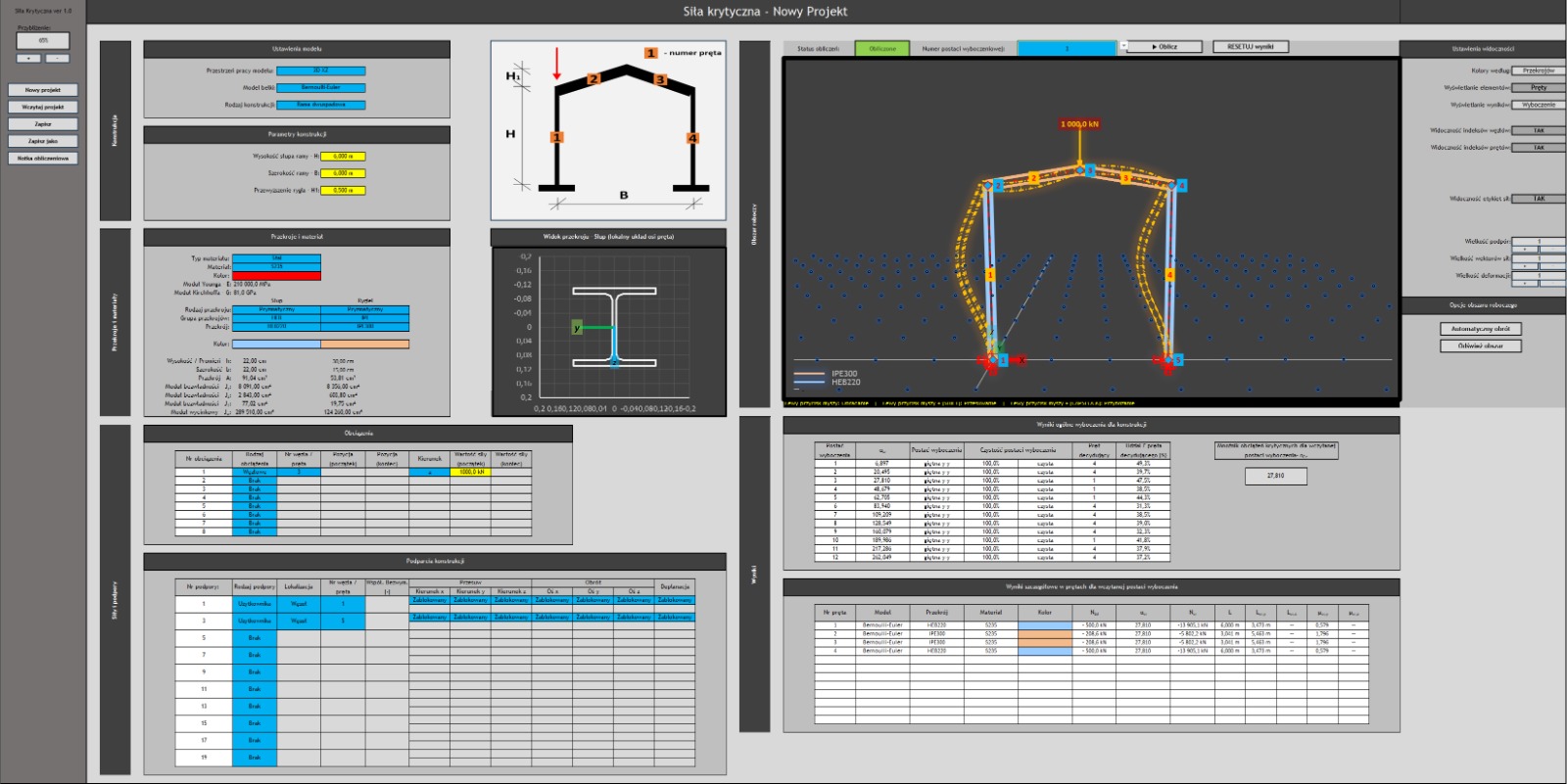

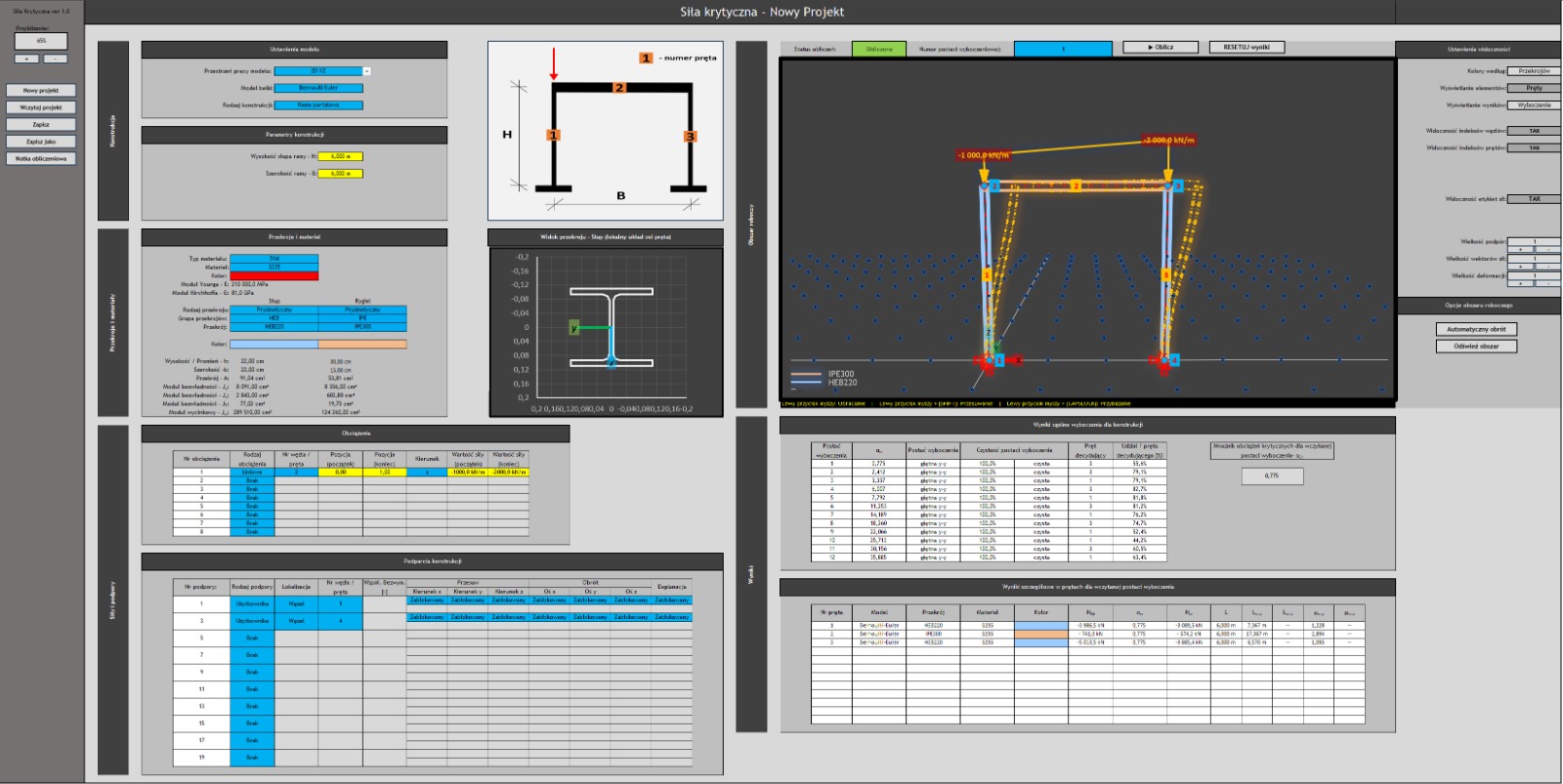

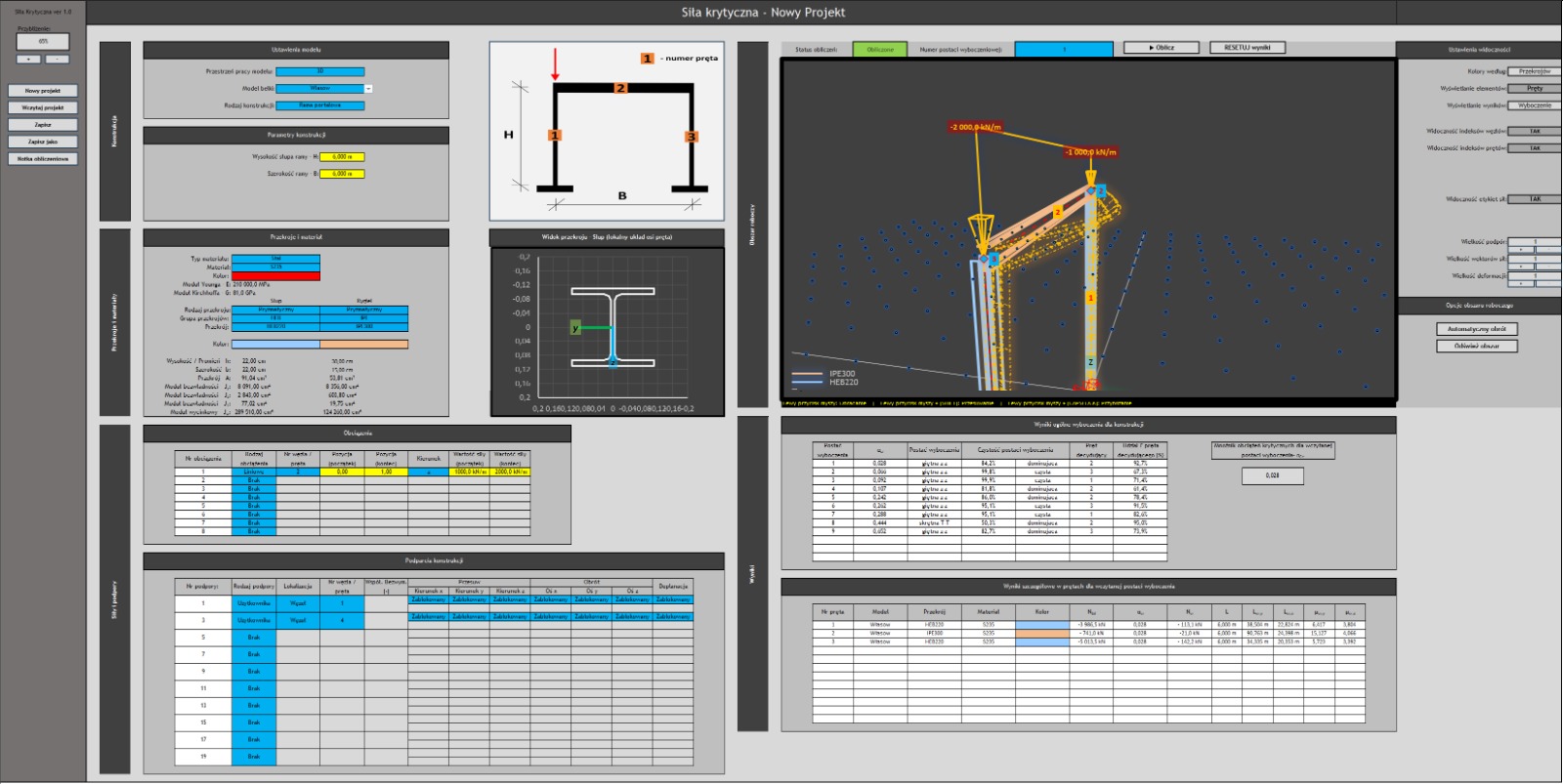

• Współczynnik obciążenia krytycznego α_cr, siłę krytyczną N_cr i długości wyboczeniowe L_cr z dostępnych 4 schematów tj. słup, rama portalowa, rama dwuspadowa, słup dwuczęściowy
• Postacie wyboczenia i deformacje prętów
